Méconnue, la ventilation double-flux décentralisée s'avère pourtant pratique en rénovation

Imaginez un logement collectif, sans ventilation mécanique, ce qui est la règle pour tous ceux construits avant 1974, dans lequel on change les fenêtres. Les anciennes menuiseries fuyaient allègrement, ce qui contribuait à l’inconfort et à la surconsommation d’énergie, mais participait aussi, même clandestinement, à la ventilation du logement, grâce aux infiltrations d’air parasites.

Les nouvelles menuiseries sont parfaitement étanches à l’air et suppriment toute entrée d’air parasite, mais aussi toute contribution à la ventilation. Le risque, ou plutôt la certitude en l’absence de ventilation, est une accumulation d’humidité qui favorise le développement de moisissures et entraîne une rapide dégradation de la qualité de l’air intérieur.

Les solutions de ventilation classiques, comme la ventilation mécanique par extraction ou la VMI (ventilation mécanique par insufflation) sont souvent difficiles à installer dans un logement collectif ou dans une maison ancienne en raison de l’encombrement de leurs gaines et, en collectif, de l’absence de gaines verticales. Depuis plus de 20 ans, des industriels allemands ont inventé la ventilation double-flux décentralisée.

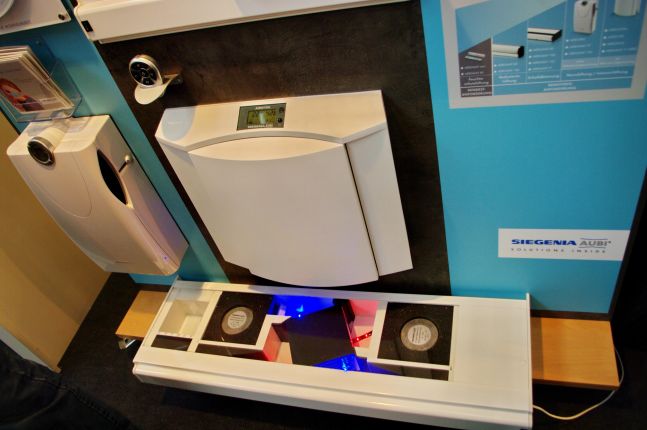

Sigenia Aubi propose un caisson double-flux décentralisé horizontal qui s’installe sous les fenêtres. L’intérêt est de le poser au moment où l’on change la fenêtre. © Pascal Poggi pour XPair

Qu’est-ce que la ventilation double-flux décentralisée ?

Le double-flux décentralisé repose sur un caisson de ventilation par pièce. Ces caissons embarquent un échangeur de chaleur et offrent un débit de 10 à 80 m3/h, avec des taux de récupération de chaleur compris entre 75 et 85%, très proches de ceux des caissons de ventilation double-flux centralisés. Il existe deux technologies : soit les caissons sont pourvus de deux ventilateurs pour une extraction et une insufflation d'air simultanées, soit ils ne disposent que d'un seul ventilateur pour une extraction/insufflation alternée.

Le caisson Zehnder ComfoReno 50, par exemple, renverse son flux d'air toutes les 70 secondes. En mode extraction, il charge l'échangeur de récupération de chaleur et le décharge en mode insufflation, préchauffant l'air neuf insufflé.

Certains caissons comportent des fonctions supplémentaires : récupération des condensats, chauffage additionnel de l'air neuf par résistance électrique, sortie en divers bus de terrain pour un fonctionnement asservi à un pilotage domotique, etc. Ces appareils s'installent contre ou à travers un mur extérieur, sans gaine de reprise, ni réseau de distribution d'air et ne desservent qu'une seule pièce. La plupart de ces caissons se présentent sous la forme d'un cylindre traversant la paroi et requièrent un orifice circulaire de 350 mm, carotté dans le mur.

D'autres appareils, comme ceux de l'allemand Meltem, sont constitués d'une unité murale, montée sur le mur et reliée à l'extérieur, à travers le mur, par deux tubes (apport d'air neuf et extraction). Le soufflage s'effectue en partie basse de l'unité intérieure et la reprise d'air extrait en partie haute de l'appareil. D'autres s'installent horizontalement sous les fenêtres.

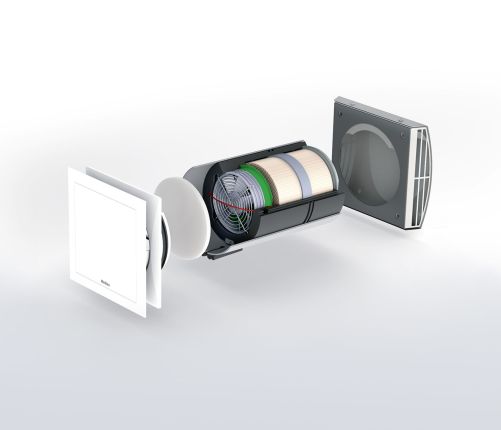

Chez Zehnder, le ComfoAir 70 offre des débits d’air de 15 à 60 m3/h, le ComfoSpot 50 des débits de ventilation de 15 à 50 m3/h. Ce dernier embarque aussi un échangeur enthalpique dont le taux de récupération de chaleur atteint 80% à débit nominal, tandis que son taux de récupération de l’humidité de l’air extrait atteint 70%. Ce qui évite l’assèchement de l’air intérieur. © Zehnder

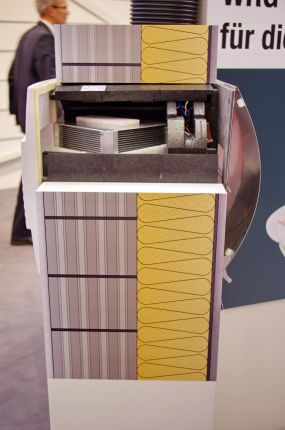

Ce caisson Maico est conçu aussi bien pour une isolation par l’intérieur que pour une isolation par l’intérieur. © Pascal Poggi pour XPair

Plus d’une vingtaine de fabricants européens de ventilation double-flux décentralisée

Une bonne cinquantaine de marques européennes proposent des caissons de ventilation double-flux décentralisée pour le logement, dont au moins une vingtaine en France. Les marques suivantes sont présentes sur le marché français avec des offres de caissons de ventilation double-flux à récupération de chaleur décentralisés : Aldès, Atlantic, Aerauliqa, Brink, Prana, bluMartin qui appartient désormais au groupe Swegon, Blauberg Vento, Geco, Helios, Stiebel-Eltron, Inventair, Meltem, Ventomaxx, Trox, Maico, Aerex, Zehnder, Wolf, Vent-Axia, Vortice, econox, Autogyre, etc.

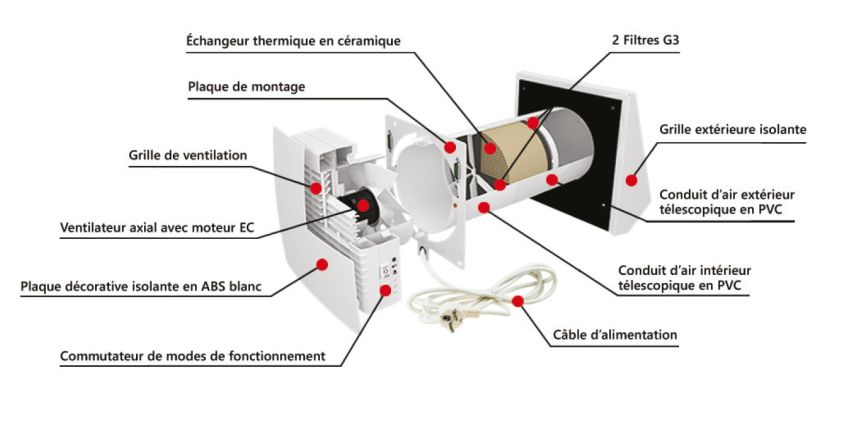

Helios propose deux modèles de caissons double-flux décentralisés, avec des débits nominaux de 45 à 60 m3/h. Ce caisson EcoVent Verso – KWL EC 45 fonctionne en mode alternatif, chargeant et déchargeant son échangeur de chaleur en céramique. © Helios

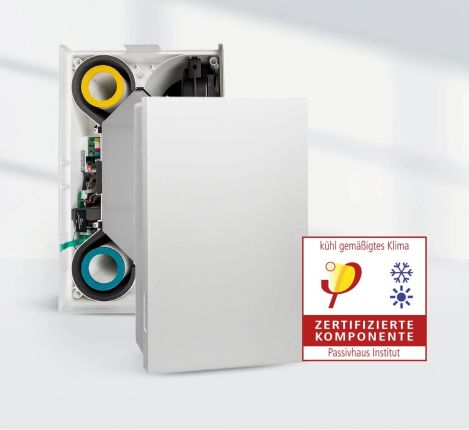

L’allemand Meltem est l’un des tout premiers industriels à s’être lancé dans le double-flux décentralisé. Deux de ses modèles sont certifiés par le Passivhaus Institut de Darmstadt. © Meltem

Approuvée par le Passivhaus Institut

Le Passivhaus Institut de Darmstadt, qui promeut le standard Passivhaus pour les logements et les bâtiments tertiaires, certifie également des produits, dont les caissons de ventilation double-flux décentralisés. On en trouve 7 modèles sur son site : le ComfoAir 70 et le ComfoSpot 50 de Zehnder, le freeAir100 et le freeAir100 Premium Cover de bluMartin, le fresh-r de Vaventis, le M-WRG-II E et le M-WRG-II P de Meltem.

Leurs débits d’air vont de 10 à 77 m3/h, pour des consommations d’électricité de 0,24 à 0,38 Wh/m3 à débit nominal de ventilation et des taux de récupération de chaleur variant selon les modèles de 78 à 87%. Ce qui est extrêmement performant.

Laurence Bonnevie, architecte, un temps présidente de l’association La Maison Passive France et spécialisée dans la rénovation au standard passivhaus, utilise ces caissons double-flux décentralisés depuis plus de 15 ans. Bref, n’oublions pas la maxime : pas de rénovation sans ventilation.
